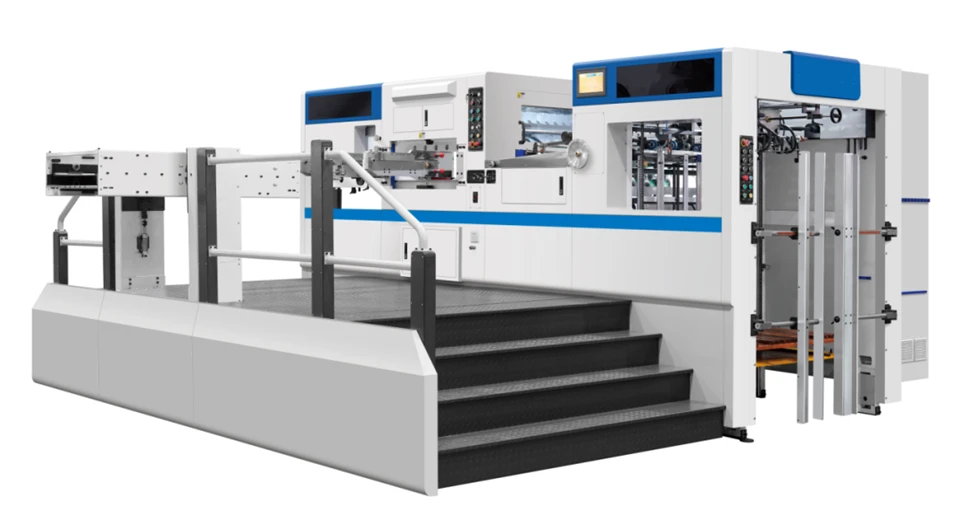

Automaattinen stanssaus- ja taivutuskone automaattisella kuorintalaitteella

Automaattinen stanssaus- ja taivutuskone automaattisella kuorintalaitteella

Malli: Ecoo-1050



Tuotteen Kuvaus

---



>>Sovellus:
Ecoo-1050 Automaattista stanssausleikkauskonetta käytetään stanssaukseenerilainen paperi, kartonki, aaltopahvi, muovilevy (kuten PVC, PP),funktiollastanssaus, rypistys ja kohokuviointi. Uusimmalla uudella rakennesuunnittelulla suurin leikkausnopeus voi olla 7500 arkkia/tunti.



>> Tekniset tiedot:

Koneen malli	Ecoo-1050 automaattinen stanssauskone
Koneen kokoonpano	Syöttöosa	√
	Levypuristinosa	√
	Lämmityslevy	VALINNAINEN
	Kuoritusosio	VALINNAINEN
	Arkkien toimitusosio	√
Max. Arkin koko	1050×750 mm
Min. Arkin koko	400×370 mm
Max. Leikkaava koko	1040×730 mm
Sisäinen Chase-koko	1144 × 760 mm
Die Leikkuulevyn koko	1080×738mm
Syöttöpakan korkeus	1550mm
Toimituspakan korkeus	1400mm
Leikkaussäännön korkeus	23,8 mm
Leikkauslevyn paksuus	7 mm (5+2 tai 4+3 on valinnainen)
Varastovalikoima	Kartonki: 0,1–2 mm
	Aaltopahvipaperi:<4 mm
	Muovilevy: 0,2 ~ 1 mm (lämmityslevy on valinnainen)
Leikkaustarkkuus	Pienempi tai yhtä suuri kuin ±0,1 mm
Max. Puristuspaine	320 T
Max. Koneen nopeus	7500 S/H
Min Gripper Marginaali	7 mm
Ilmansyöttö	{{0}}.6-0,7 Mpa, 0,36 m³/min
Tehovaatimus	3-vaiheinen 380V 50Hz
Päämoottorin teho	11kw
Lämmitysalueen teho (jos muovileikkaukseen, valinnainen)	24 kW (12 lämmitysvyöhykettä, jokainen vyöhyke 2kw)
Kokonaisteho (ilman lämmitystä)	17,8 kW
Koneen kokonaispaino	Ecoo-1050	16 T
	Ecoo-1050K	17 T
Kokonaismitat P (+ esipino) × L (+ alusta) × K	Ecoo-1050	4700(+1430)×2100(+1900)×2400 mm
	Ecoo-1050K	5600(+1430)×2100(+1900)×2400 mm



>>MainOminaisuudet:

 Turvallisuus, energiansäästö, tehokas
1. Koko koneen toimintaa ohjaaPLC-keskitetty ohjausjärjestelmäjoka voi automaattisesti tutkia työtilan ja testata epätavallisen tilan sekä tallentaa työtilan. Eurooppalaisen turvallisuusstandardin mukaisesti suunnittelemme järkevästi, jotta käytettävyyden ja turvallisuuden yhdistelmä olisi täydellinen.

2. Edistyksellinen hälytysjärjestelmäkäynnistyksen yhteydessä muistuttaa käyttäjää poistumaan turvattomalta alueelta. Havaitsee automaattisesti koko prosessin, jos toimintahäiriö, ei-paperi tai paperi juuttuu, pneumaattinen kytkin erottuu ja pysähtyy automaattisesti, mikä vähentää paperin hukkaa, suojaa henkilökuntaa ja laitteita.
3. Puudelleen pakattu laite ja paperin syöttö- ja jakelulaitteetlyhennä pinoamisaikaa, paranna koneen tehokkuutta ja lisää tulojasi.
4. Valitut eurooppalaiset, japanilaiset, taiwanilaiset sähkö- ja pneumaattiset komponentit parantavat koneen vakautta ja vähentävät elottomuustiheyttä.
5. Keskusyksikkö ja jalusta käyttävät lujaa pallografiittirautaa QT500-7, jonka numeerinen ohjauskeskus käsittelee tarkasti ja takaa koneen vakaan toiminnan pitkään, kun se kantaa 200 T:n suurta painetta. Levypuristinkoneen ytimet, kuten kampiakseli, kierukkavaihde ja niin edelleen, ovat kaikki tuotua korkealuokkaista seosterästä, joka käsitellään karkaisulla ja korkean lämpötilan karkaisulla, jolla on pitkä käyttöikä.
6. Sydänosien voitelujärjestelmä on varustettu öljynpaineen näyttölaitteella ja hälytyslaitteella öljyn ja ilman riittämättömästä paineesta.
7. Tarjoa pitkäkestoinen ja täydellinen tekninen koulutus sekä nopeat ilmaiset huollot vuodeksi, takaavat, että asiakkaamme voivat hallita täysin laitteidemme tuotantotekniikkaa. Koneemme on täydellinen suunnittelu, tarkka asennus, korkea vakaus, korkea turvallisuus, alhainen melu.

>>Vakiokokoonpano

1) Paperin syöttöosa: syöttölaite ja kuljetinpöytä:
1. Syöttölaitteen seinälevy on valmistettu valuraudasta, joka on vakaampi suuren nopeuden aikana.
2. Tarkkuus feeder pää(Becker tyhjiöpumppu) kaksipuoleisella puhaltimella: sopii sekä kartongille että aaltopahville. Siinä on 4 imusuutinta 4 syöttösuutinta, ja suuttimien kulmaa ja korkeutta voidaan säätää eri paperimuotojen mukaan.
3. Syöttöpää (eteen/taakse) pinojen kohdistusta (vasen/oikea) voidaan säätää moottorilla, sinun tarvitsee vain painaa painikkeita säätääksesi.
4. Sähkömekaaninenkaksinkertainen ilmaisin,
5. Kaltevuustyyppikuljetinpöytäkulumista estävät PU-puristintelat ja harjapyörät sopivat paljon paremmin ohuen paperin syöttämiseen nopeassa ajotilassa.
6. Kaksikäyttöinen sivuasennus(vedä ja työnnä) jaedessä makasitakaa levyn sijainnin tarkkuuden.
7. SKewpaperin ja kertyneen paperin tunnistustoiminto ja automaattinen pysäytystoiminto: Kun anturit havaitsevat, että paperi on vinossa tai kerääntynyt ennen kuin se toimitetaan levypuristinosaan, kone pysähtyy.
8. Kuljetinhihnan pneumaattinen puskurilaite: kun se toimii suurella nopeudella, se auttaa paperia toimittamaan sujuvasti syöttöhihnan avulla.
9. Pysähtymätönpaperin syöttörakenne jaohjauskiskon tyyppivalmiiksi pakattu lavaparantaa tehokkuutta suurelta osin.





2) Levypuristinosasto:

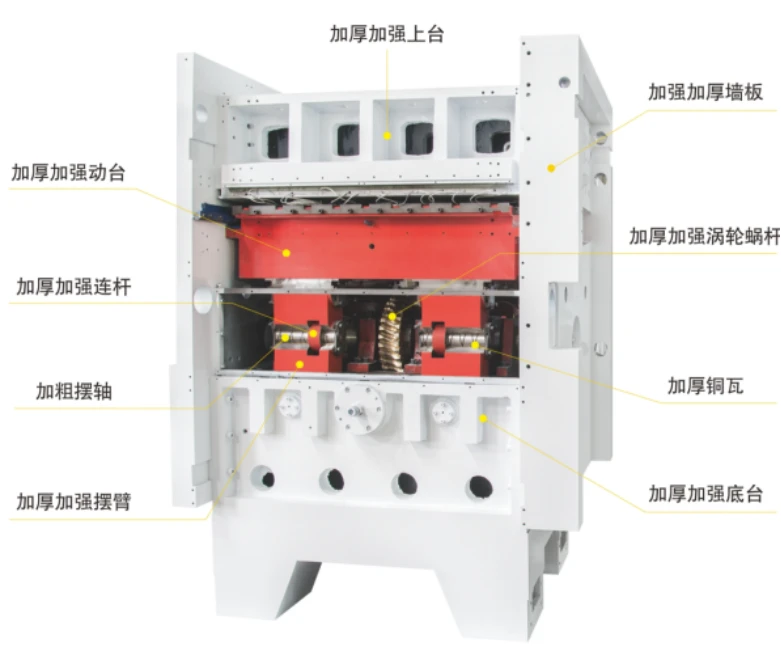

1. Pääelin hyväksyykorkea-vahvuuspallografiittivalurauta QT500erityisellä valuprosessilla. TheNi-Cr-MoSeos kampiakselierityisellä käsityöprosessikäsittelyllä ja super pitää päällä-vastustaamuurahainenmatojavaihde.
2. Korkea paineautomaattinen öljymoottori kanssa suodattaa ja jäähdytystuuletinkierrättää öljyn vaihteiston pääosien (kampiakselin, maton ja vaihteiston) voitelemiseen. Jaautomaattinen öljypumppuvoitelee kaikki tarvittavat osat (vaihteet, ketjut jne.)
3. Iso vauhtipyöräpneumaattinen kytkintakaa suuren tarkkuuden koneen käydessä suurella nopeudella.
4.Meistinleikkauksen säätöjärjestelmän automaattinen paine, käyttäjän tarvitsee vain asettaa arvo kosketusnäytölle paineen säätämiseksi.
5. Ihmisystävällinen muotoilu muotin ja vuorauslevyn (mangaaniteräs, HRC50-53) vaihtamiseen. Muottirunko voidaan kääntää ja lukita pneumaattisesti.
6. Erittäin tarkka nokka-indeksaattori vääntömomentin rajoittimella ja synkroninen hihna tarttujatankojen ohjaamiseen paperin toimittamiseksi tarkassa asennossa vakaasti suurella nopeudella ajettaessa.
7. Erittäin lujaTi-Al-seoksesta valmistettu tarrainsjapitää päällä-vastustaenketjut tarraintankoon.





3) Muovilevyn lämmityslevy (VALINNAINEN)
Muovilevyjen, kuten PVC-, PP-, PET-levyjen, stanssaukseen
1. Erillinen asetuslämpötila itsenäisille lämmitysvyöhykkeille, termostaattisäätö.
2. Lämmityslevy on valmistettu lämpöä kestävästä ja lujasta valuraudasta RTCr0.8.

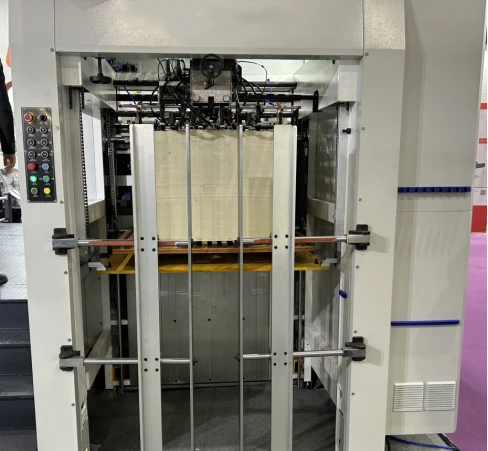

4) strippariosasto(VALINNAINEN):

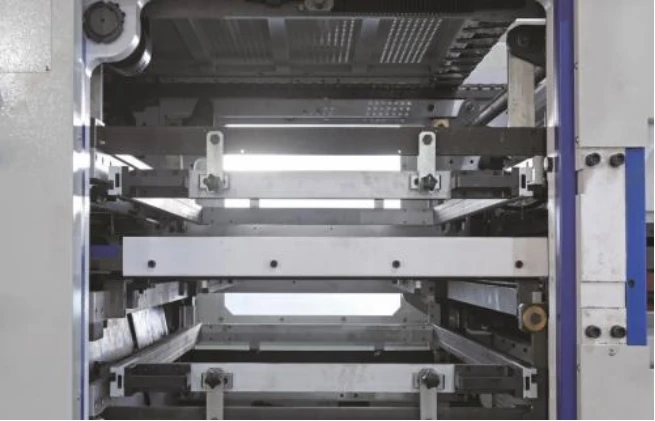

1. Stripper koostuu kolmesta kehyksestä (ylä-, keski- ja alakehys), jotka voidaan vetää ulos tappien asentamista varten.
2.Tappitanko tapilla tai uros-naaraslevy jätteen poistamiseen.
3. Yläkehys on moottorin ohjaama, voit painaa painiketta siirtääksesi sitä tarkistaaksesi kuorinta-asennon.



5) PaperiToimitusosio:
1. Automaattinen kohdistuslaite, säädettävä ilmapuhallin ja hiusharja takaavat paperipinon hyvässä kunnossa, olipa paperi paksu tai ohut.
2. Ylivuotoestolaite: Levyä siirretään ylöspäin tarttujan avulla; tunnistusanturi käynnistyy ja kone pysähtyy.
3. Automaattista non-stop paperinsyöttölaitetta ohjataan moottorilla; sinun tarvitsee vain painaa painiketta käyttääksesi sitä.
4. Merkitse lisälaite (1 sarja) arkkien määrän kirjaamiseksi.
5. Toissijainen tarttujan avaava laite kuorimista varten (valinnainen)



6) Sähkölaatikko jaohjausjärjestelmä:
1. Liitäntäohjaimet on integroitu, ja lukuisia sähkökytkimien säätimiä on asetettu käyttönäyttöön, joka on helppokäyttöinen ja helppo ymmärtää.
2.PLC-keskitetty ohjausjärjestelmä voi automaattisesti tutkia työtilan ja testata epätavallisen tilan sekä tallentaa toimintatilan.
3. Vianmääritystoiminto kosketusnäytöllä, jos ongelmia ilmenee, voit tarkistaa kosketusnäytön löytääksesi sen.
4. kiina, englanti tai muu kieli (valinnainen) kosketusnäytöllä
5. Sähkökomponentit ja sähköpiiri ovat eurooppa-amerikkalaisten turvallisuusstandardien mukaisia.



UKK

---



K: Entä asennus- ja huoltoteknikon tuki?
A: Insinöörimme voi auttaa asennuksessa ja antaa tarvittavan koulutuksen. Ostajan tulee ottaa edestakaiset lentoliput ja palvelumaksu sekä paikalliset majoituskustannukset. Jos sinulla on ongelmia tai kysymyksiä, olemme käytettävissäsi 7x24 tuntia.
Maailmanlaajuisten CTP-asennustemme joukossa on myös monia loppukäyttäjiä (tulostimia), jotka ovat ostaneet CTP-tuotteet suoraan EcooGraphix Chinalta, ja EcooGraphixin tekninen palvelutiimi tukee näitä asennuksia etänä säännöllisillä käynneillä.
Nämä loppukäyttäjätulostimet käyttävät CTP-järjestelmiä täysin tyytyväisinä vankan laatumme, saumattoman etäpalvelumme, perusteellisen koulutuksen ja ylläpidon ansiosta. Jos olet tulostin, joka harkitsee ostamista suoraan EcooGraphix Kiinasta, asennus, koulutus ja huoltopalvelu eivät aiheuta ongelmia. Takaamme tyytyväisyytesi.
